槳葉式烘干機

槳葉式烘干機是我司脫硫石膏資源化利用項目中采用的主要設備之一，可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻，可完成干燥、冷卻、加熱、滅菌、反應、低溫煅燒等單元操作。設備中特殊的楔型攪拌傳熱槳葉，具有較高的傳熱效率和傳熱面自清潔功能。

主要用于建材、化工等行業。

免費獲取報價 技術咨詢

突出優勢

1.設備結構緊湊，裝置占地面積小；

2.熱量利用率高；

3.楔形槳葉具有自凈能力，可提高槳葉傳熱作用。

工作原理

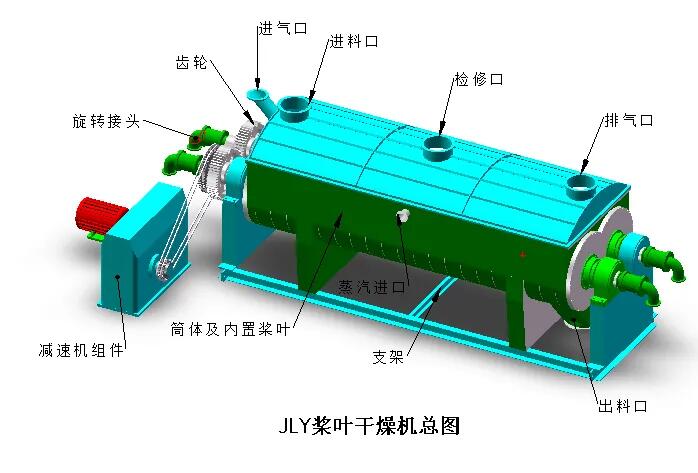

空心軸上密集排列著楔型中空槳葉，熱介質經空心軸流經槳葉。單位有效容積內傳熱面積很大，熱介質溫度從-40℃到320℃，可以是水蒸汽，也可以是液體型：如熱水、導熱油等。間接傳導加熱，沒有攜帶空氣帶走熱量，熱量均用來加熱物料。熱量損失僅為通過器體保溫層向環境的散熱。楔型槳葉傳熱面具有自清潔功能。物料顆粒與楔型面的相對運動產生洗刷作用，能夠洗刷掉楔型面上附著物料，使運轉中一直保持著清潔的傳熱面。槳葉干燥機的殼體為W型，殼體內一般安排二到四根空心攪拌軸。殼體有密封端蓋與上蓋，防止物料粉塵外泄及收集物料溶劑蒸汽。出料口處設置一擋扳，保證料位高度，使傳熱面被物料覆蓋而發揮作用。傳熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證較好的傳熱效果。熱載體通過旋轉接頭送入干燥機，通過呈攪拌狀態的物料層表面，從另一側排出。

技術參數

規格	傳熱面積 (㎡)	電機功率 (kw)	主軸轉速 (r/min)	參考外形尺寸
規格	傳熱面積 (㎡)	電機功率 (kw)	主軸轉速 (r/min)	A	B	H
DWJG-1	1	1.5～3	1.5～15	1500	600	740
DWJG-2	2	2.2～4	1.5～15	2340	600	740
DWJG-2.5	2.5	3～5	1.5～15	2500	600	800
DWJG-4	4	3～5.5	1.5～15	3300	800	800
DWJG-6	6	4～7.5	1.5～15	3500	900	1200
DWJG-8	8	5.5～11	1.5～15	3900	900	1200
DWJG-10	10	7.5～11	1.5～15	4000	1250	1450
DWJG-15	15	11～15	1.5～15	5200	1400	1720
DWJG-20	20	7.5～11	0.5～10	5500	1700	1800
DWJG-25	25	15～22	0.5～10	6000	1700	1900
DWJG-30	30	15～30	0.5～10	6000	2000	2000
DWJG-40	40	22～35	0.5～10	6500	2000	2000
DWJG-60	60	35～55	0.5～10	8150	2150	2400
DWJG-70	70	35～75	0.5～10	8400	2500	2600
DWJG-80	80	35～75	0.5～10	9000	2500	2500
DWJG-100	100	55～75	0.5～10	9300	3000	2700
